变压器

1.何谓变压器：

       变压器其实质是一种静止电机，它利用电磁感应原理，可将一种电压的电能转换为另一种电压的电能（一般指交流电），实现电能的传输和电压的变换。

2.变压器的作用：

        变压器在电力系统中的主要作用是变换电压，以利于功率的传输。电压经升压变压器升压后，可以减少线路损耗，提高送电的经济性，达到远距离送电的目的；而降压变压器则能将高电压变为用户所需要的各级使用电压，满足用户需要。

3.变压器的分类：

• 按冷却介质分：油浸自冷式变压器（ONAN），油浸风冷变压器（ONAF），油浸强迫油循环风冷变压器（OFAF），油浸强迫油循环水冷却变压器（OFWF），强迫导向油循环风冷(ODAF），强迫导向油循环水冷（ODWF）和干式变压器。其中干式变压器分为：浸渍式和环氧树脂式。

• 按绕组分：双绕组变压器、三绕组变压器、多绕组变压器和自耦变压器。

• 按调压方式分：有载调压变压器和无励磁调压变压器。

• 按输出电源的相数分：单相变压器、三相变压器和多相变压器。

• 按中性点绝缘水平分：全绝缘变压器和分级绝缘变压器。

• 按用途分：电力变压器、调压器、仪用变压器（TA、TV）和特殊变压器。




4.变压器常见接线组别：

   双绕组变压器：Yyn0;Yd11;YNd11

   三绕组变压器：YNyn0d11;YNd11d11

   自耦变压器：YNa0d11;YNa0yn0+d

5.变压器的组成：

   主要由：铁芯、绕组、绝缘、油和辅助设备组成。

   其中辅助设备包括：油箱、储油柜、吸湿器、安全气道（防爆管、压力释放装置）、散热器、绝缘套管、分接开关、气体继电器、温度计和净油器等。

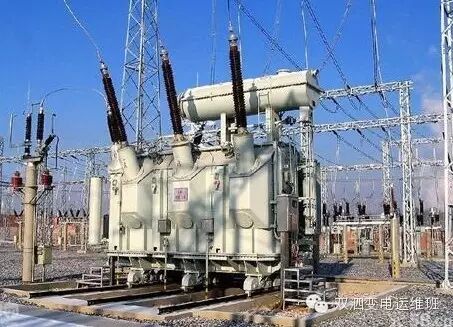

变压器基本组成：

6.变电站中常见的变压器

          实际变电站中应用有各种电压等级，如1000kV，500kV，220kV等。

• 1000kV变压器

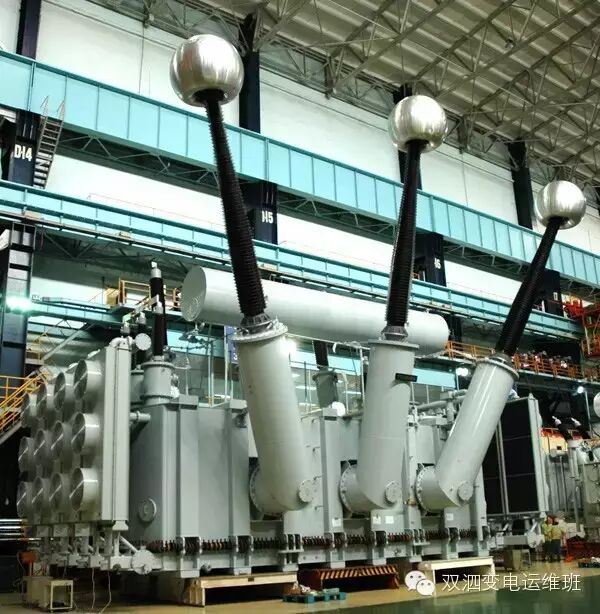

  湖北荆门站1000MVA/1100kV特高压变压器


• 750kV变压器

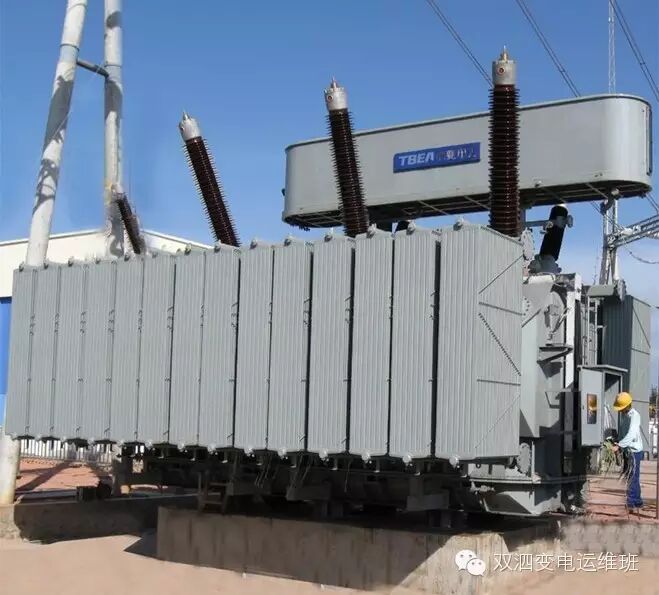

  西北—新疆联网工程特高压输变电吐鲁番变电站700MVA/750kV特高压变压器

• 500kV变压器

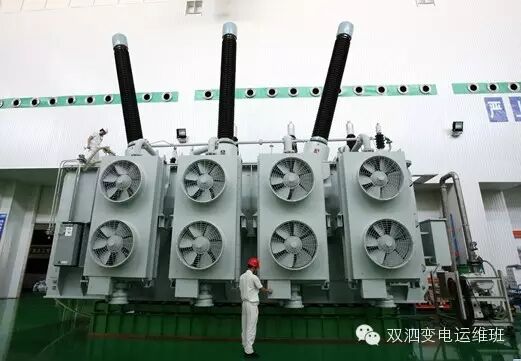

  四川乡城变电站1000MVA/500kV变压器

• 330kV变压器

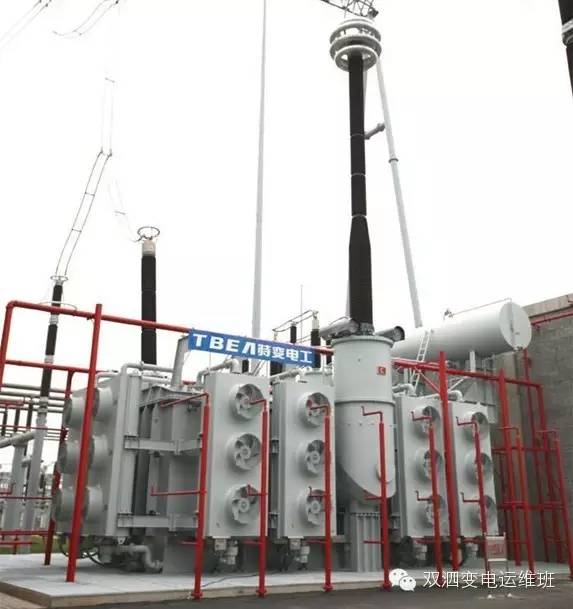

  宁夏三营变电站240MVA/330kV变压器

• 220kV变压器

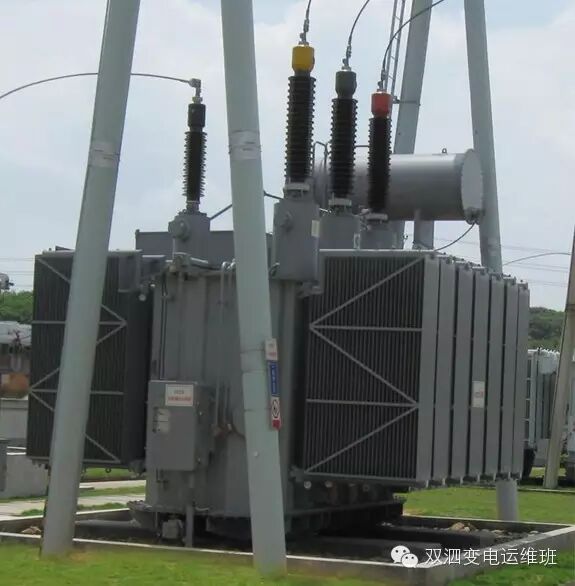

  南阳南召鹿鸣变电站180MVA/220kV变压器

• 110kV变压器

广东汕头贵屿变电站 40MVA/110kV变压器

7.什么是自耦变压器：

       只有一个绕组的变压器，当它作为降压变压器使用时，从绕组中抽出一部分线匝作为二次绕组；

       当作为升压变压器使用时，外施电压只加在绕组的一部分线匝上。

       通常把同时属于一次和二次的那部分绕组称为公共绕组，其余部分称为串联绕组。

       其特点：节省材料，降低损耗，便于制造和使用，绕组间不仅有磁的联系还有电的联系。

8.有载调压和无励磁调压区别：

       有载调压：该类变压器装有带负荷调压装置，如果切换分接头不需要将变压器从电网中切除，即可以带负荷切换。

       无励磁调压：该类型变压器，如果切换分接头须将变压器从电网中切除，即不带电切换。

       目前变电站使用的变压器以自耦变压器为主，并且有载调压方式的居多，无励磁调压方式的使用相对较少。
